01 堆垛机的发展与利用
自动化立体仓库的主题设备为自动化立体仓库堆垛起沉机，简称堆垛机，如图1 所示，其以急剧、高效、正确、安全的特点，成为国内表争相研发的对象。美国约在1960 年出现了世界上第一台巷路式堆垛机；我国于1973 年由北京起沉运输机械设计钻研院有限公司（北起院）研造出国内第一座自动化立体仓库。
堆垛机是自动化立体仓库的标志，其作用是在巷路内进行水平往复直线活动、垂直起落、货叉左右伸缩叉取等一系列协调作为，实现存储单元货物从巷路端口输送机到指定货位的入库作业，或者从指定货位到巷路端口输送机的出库作业，从而与巷路端口入出库输送机系统一路实现货物的自动入出库。
堆垛机具备以下特点：
1) 工作效能高。堆垛机是立体仓库的专用设备，拥有较高的搬运快率和货物存取快率，可在短功夫内实现出入库作业。堆垛机安稳工作的最高水平运行快率能够达到300 m/min，最高垂直起落快率能够达到180 m/min，最高左右伸叉快率能够达到40 m/min。
2) 仓库的利用率高。相对于立体仓库的总体尺寸，堆垛机自身的尺寸较幼，能够在较窄的巷路内运行，同时能够进行高层货架作业。
3) 自动化水平高。蕴含堆垛机在内的仓储物流系统与设备日益出现出一体化和智能化的发展趋向。
4) 设备不变性高。堆垛机拥有很高的靠得住性，能够确保7×24 h 陆续运行。
02 超高堆垛机的研发
近几年随着商家发展网上线下一体化，产品抢占市场份额需要扩大，备货量剧增使得超高、超大型自动化立体仓库、配送中心规模出现发作式增长。国内表优良物流集成厂商都投入了巨大的研发精力，带来多多新的设计理想和深刻的技术钻研成就。
2.1 超高堆垛机立柱结构的模型分析
目前欧洲德马泰克设计的堆垛机的高度可达45 m，日本大福设计的堆垛机的高度可达50 m，国内北起院设计的堆垛机的高度可达30 m 以上。
在库容量不变的情况下，仓库的高度增长一倍，占地面积能削减35%到45%。扩大的物流需要以及我国可利用地皮价值的提升，须提高堆垛机的高度来满足存储空间的要求。
超高堆垛机必要满足的要求：
1) 堆垛机拥有足够的刚度、强度和不变性。在高度大幅提升至45 m 的情况下，保障设备在巷路运行快率达到200 m/min 以上，货物的提升快率达到70 m/min以上，货叉伸叉的快率达到40 m/min。
2) 堆垛机具备精准急剧定位能力，堆垛机在钢轨上安稳运行。在以较大加快率运行工况下能急剧造动和启动。

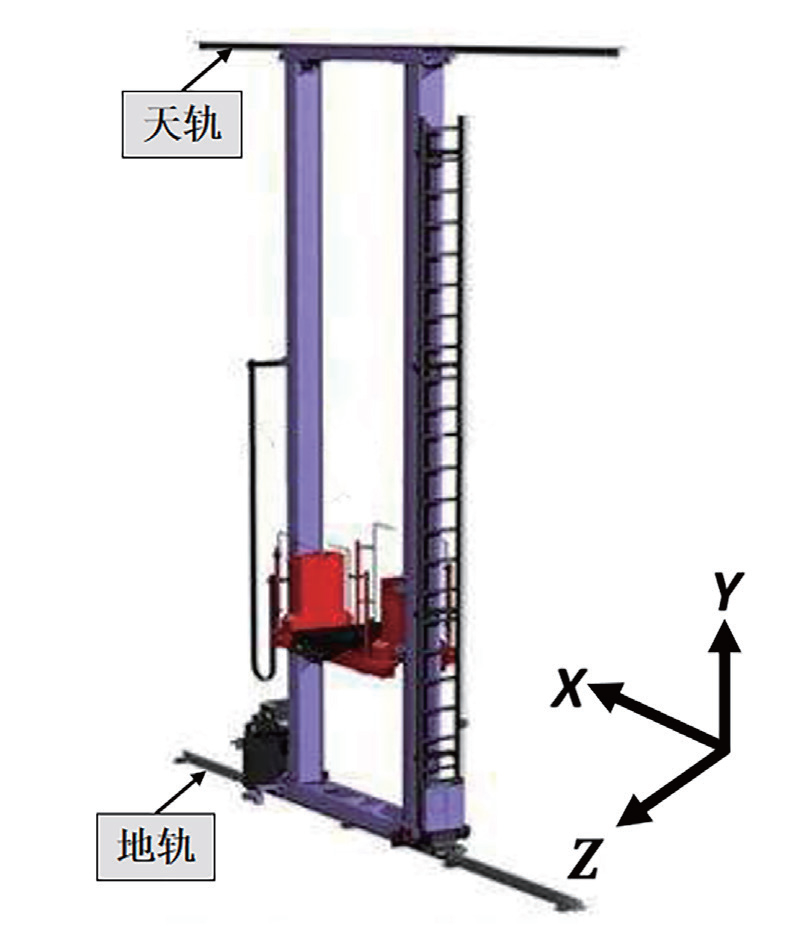

3) 设备能有效防扭捏，货叉精准急剧获取和搁置货物，载货台在高位和低位拥有优良的一致性。堆垛机接受载荷的金属结构重要由上横梁、立柱和下横梁组成，堆垛机通常分为单立柱堆垛机和双立柱堆垛机。超高堆垛机选取双立柱金属结构，双立柱金属结构属于门架结构，拥有更好的刚度属性[3]，见图2。
双立柱堆垛机的受力情况分析：金属结构受到地轨在Y 轴方向的支持力和Z 轴方向的约束力，同时受到天轨Z 轴方向的约束力。
双立柱金属结构的力学模型属于一次超静定门架，在静定的框架中附加约束，为金属结构带来一个有余未知广义力。
双立柱堆垛机的金属结构可能利用这个有余的广义力抵消一部门立柱的弯曲变形，从而拥有更好的刚度。

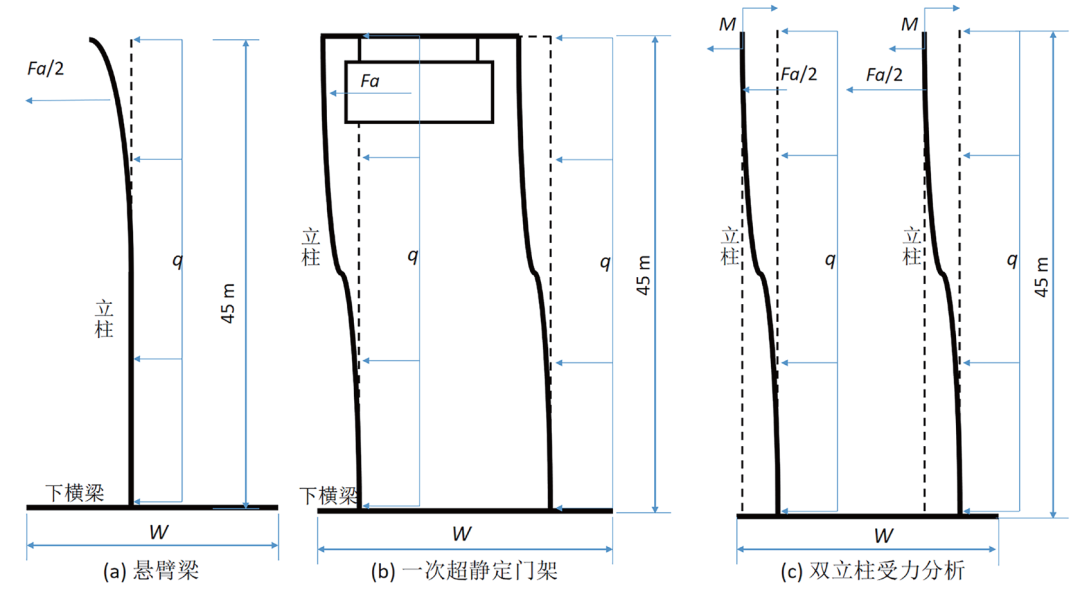

如图所示，梦想状态下单立柱堆垛机和双立柱堆垛机的力学模型别离见图a 和图b。受到图中所示的力时，四边形的对边维吃旖行，即上横梁和下横梁维吃旖行。相对于立柱，高低横梁较短，变形量可忽略不计。
在附加约束力的前提下，立柱与高低横梁的衔接处维持垂直的状态。双立柱受力分析如图c 所示，立柱端口处与虚线相切，虚线间相互平行。双立柱结构的变形量幼于等量的单立柱结构。
思考到现实利用和造作，双立柱堆垛机的两个立柱的截面积可能分歧，立柱的动弹惯量和失效大局也不一样。

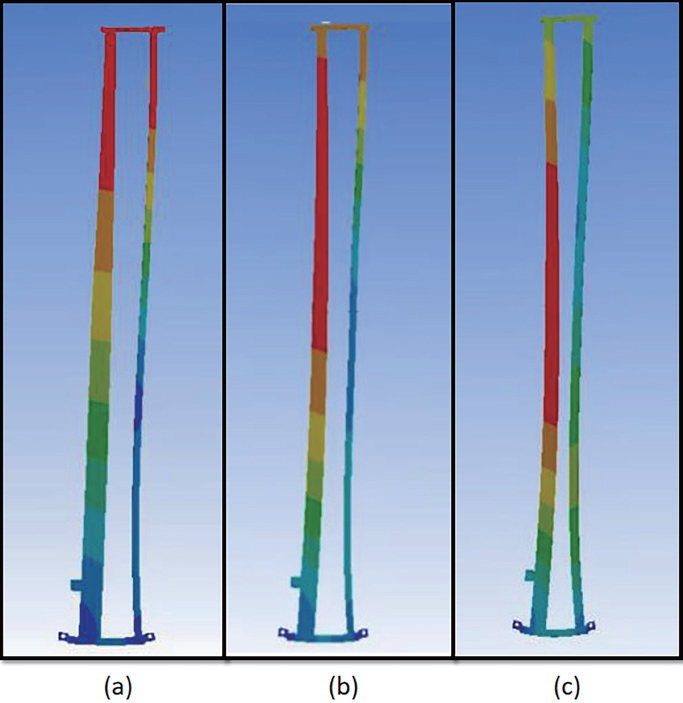

如图中利用有限元对金属结构进行分析，在主立柱截面积不变的情况下，副立柱截面由幼增大（图a的副立柱截面积最幼，图c 最大）。
在静态下，图a中主副立柱之间动弹惯量相差最大，主立柱有倾倒向副立柱的趋向，同时副立柱的变形情况比力复杂，最大变形量的地位产生在上横梁，这种变形情况叫做否决称变形。
图c 中，随着副立柱的动弹惯量逐步靠近主立柱，主副立柱的变形趋于相称，最大变形量的地位在主立柱上，这种情况的变形更左袒于正对称变形。

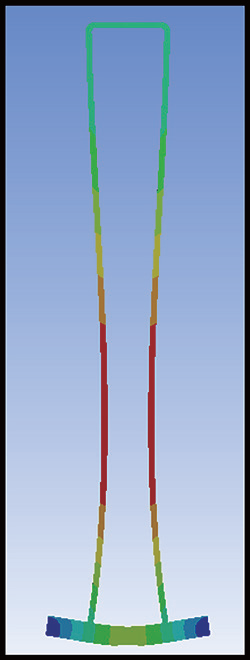

下图是齐全正对称变形。
对称结构的界说是结构的几何状态、尺寸、构件资料以及约束前提均对称于某一轴。当对称结构接受对称载荷时，其约束力、内力分量以及位移都是对称的，那么对称结构就会产生正对称变形, 对称变形情况见表。
由于堆垛机在巷路内运行，设备会向两个方向加快运行，因而堆垛机遇出现两个方向的惯性力。在图a 中，金属框架有向右倾斜的趋向，当存在向右的加快率时能够产生向左的惯性力抵消金属结构的弯曲变形；但是当存在向左的加快率时，产生向右的惯性力会加剧金属结构向右倾斜的趋向，对设备产生不利的影响。
因而超高堆垛机上更适合选取正对称金属结构，以提升结构的刚度和不变性。
正对称变形拥有以下特点：
1) 正对称变形在静态下可能有效降低框架顶端的偏移量。
2) 两个立柱的变形量以及变形大局根基一样，能够大幅提高堆垛机精确性。
3) 双立柱均匀变形有利于载荷以及沉力的均布，从而大幅削减产生应力集中的部位，提高设备的安全性。
4) 正对称结构相对于否决称结构，静刚度更强；由自振频率ω=(k/m)^(1/2) 可知，当质量一样时，刚度越强则结构系统的固有振动频率越高，有利于提升金属结构的动刚度，从而提升设备的不变性。
5) 在动态加快活动工况下，当否决称结构的变形与否决称载荷方向相反，能够抵消部门金属结构的变形时，否决称结构有利于设备的不变。但是堆垛机是双向加快率活动的设备，因而正对称结构更有利于提升堆垛机的动态不变性。
2.2 超高堆垛机伺服节造系统利用
利用堆垛机伺服节造器可使系统拥有更好的不变性、急剧性，同时精度高、动态响应实时。
如图所示，堆垛机节造系统选取互换伺服节造系统通过利用伺服变频器，采集节造异步电机的反馈信号和输出量，同时结合系统PLC 通过通讯接口所采集到的表部传感器状态、高精度位移丈量元件的数值进行分析、整定，最终作为节造系统调节的误差输入量，来实现堆垛机机械位移正确地追随输入位移。
2.3 超高堆垛机防摇技术钻研
堆垛机在巷路内进行水平加减快往复直线活动，尤其是载货台和货叉处于取货高位时，设备会出现分歧水平的扭捏。
扭捏会较大水平上降低设备的整体运行效能，因扭捏过程中堆垛机无法与静止的货位形成精准的定位。因而防扭捏技术是设计研发30 m 以上堆垛机的主题技术之一。
1）提升机械设备刚度实现防扭捏。通过成立堆垛机的有限元模型，同时从理论和实际两个方面，提高设备金属结构的强度、刚度和不变性，这是超高堆垛机可能防扭捏最底子的成分。
2）通过电气节造方式实现防扭捏。通过给定加快率变动率实现堆垛机启动或终场过程中加快率逐步增大或减幼，实现堆垛机S 形曲线运行，减幼堆垛机立柱振幅。通过变频器进行堆垛机地位节造的同时，对加快率变动曲线进行设定。
利用节造法式采集堆垛机立柱顶部与底部的加快率差值，并进行有效赔偿，提高堆垛机顶部与底部加快率/ 快率的一致性，减幼立柱摆幅。
在定位过程中，对变频器的加快率设定值维持实时调整。通过选取上述技术中的一项或多项对堆垛机立柱扭捏进行赔偿节造，尽可能减幼立柱摆幅，预防堆垛机定位过程中的晃悠，尽快进入不变对准状态。
2.4 超高堆垛机精确定位技术利用与钻研
在通例的定位方式下，堆垛机新增图形鉴别技术进行二次精确定位，满足系统急剧正确的定位要求。
堆垛机凭据激光传感器反馈的实时丈量值，活动到指标位区域内，而后PLC 节造系统启动图形检测鉴别系统，采集指标位的货架现实图像，检测比力参考物与当前设备现实物理地位差值，以此来确定堆垛机仍需活动的位移值。
通过堆垛机的二次精确定位以有效预防货物坠落。
2.5 图形示教系统的开发与利用
图形用户界面对于用户来说在视觉上更易于接受，可能很大水平上方便非专业用户。图形示教系统能够通过窗口、菜单、按键等方式进行操作，同时拥有轻型、占用资源少、高机能、高靠得住性、便于移植、可配置等特点。
1）通过堆垛机机载触控屏实现图形化用户界面，进行前端编程，实现人机交互界面。
2）通过可视界面与堆垛机配置法式相结合的方式实现堆垛机初始化图形向导、定位数据设置、急剧调试等职能，提高堆垛机的调试效能、用户敦睦度以及产品化。
3）开发视教化系统规范并尺度化堆垛机的调试过程及参数设定过程，增长堆垛机配置法式职能块，将职能块与图形操作进行逻辑衔接，将面向法式的调试过程转换成面向图形界面的调试过程，同时保障堆垛机调试的靠得住性。

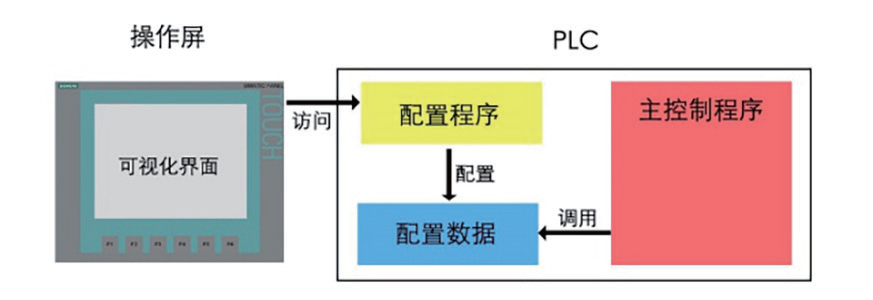

操作逻辑如图 所示。
同时，还需集成权限治理、安全；ぁ⒍镜戎澳，以确保流程化和系统的靠得住性。
